電鍍溶液試驗方法整平性試驗
1 主題內容與適用范圍
本標準規定了電鍍榕液整平性能的試驗方法.
本標準適用于具有各類整平性能的電鍍榕液。
2 引用標準
GB 6462 金屬和氧化物覆蓋層橫斷面厚度顯微鏡測量方法
3 術語
整平作用;鍵液所具有的使鍍層表面比底層表面更平滑的能力-
4 方法原理
JB/T 7704.5-95
人為地制造出有微觀粗糙平面的試樣，在待測鍍液中進行電鍍，測量試樣表面電鍍前后微現輪廓的變化.以評定鍍液的整平性能.
5 試驗方法
5. 1 匱正弦J皮法
5. 1. 1 概述
用操銅錢緊密纏繞銅棒制成表面有規則"波峰"、"峽谷"的陰極試樣.在待削鍍液中電鍍.測量鍍后
陰憤試樣做現表團"峰"、"谷"振幅(鍍層厚度)的變化.評定鍍液的整平能力。
5. 1. 2 試驗儀器及設備
a. 帶攝影裝置的主相顯微鏡3
b 金相鑲嵌機；
c 金相拋光機；
d 試驗室電鍍設備。
5. 1. 3 鍍液及工藝條件
待測鍍液且間隔層鍍液e 選擇的間隔層鍍掖應僅有幾何整平性.其鍍層與待測鍍液模層色澤對比度較大為佳.多選用氟化鍵銅液和普通鍍鐮液。電鈍工藝條件由相應鍍液規定。
5. 1. 4 陰極試樣及陽極
5. 1. 4.1 陰極試樣
取向mm 的銅悸.在銅棒端，從偏離圓心處垂直于圓截面鋸開一條長約20 mm 的細縫.用o. 15
mm 裸銅絲沿銅棒鋸開段， 圈挨一圈地依次緊密纏繞銅棒成螺旋狀，使其剖面呈現為有"波蠅飛"波谷"狀有規則的假正弦披形，將其用作陰極試樣-
5. 1. 4.2 陽恨
選取與鍵液相應的并符合國家標準的陽極板.
5. 1. 5 試驗步驟
5. 1. 5.1 將待測鍍液和間隔層鍍液分別注入各自鍍槽中.井在槽中置人相應陽極，按工藝條件要求將鏡砸在預選溫度恒溫.
5. 1. 5.2 陰極試詳經常規鍍前處理后，帶電人間隔層鍍槽中閃鍍打底。
5. 1. 5.3 閃鍍后試樣經水洗、弱酸浸蝕后，置人待測鈍槽中.按規定的電流密度電鍍15----20 min; 取出試樣.水沖洗后迅速帶電人間隔層電鍍槽中，按其規定的電流密度電鍍3---- 5 min. 如此便待測鈍液鈍辰與間隔層鍍層相間循環電鍍6~7 次，最后鍵問隔層約30 min 作為加厚保護層。
5. 1. 5.4 將電鍍層陰極試樣沿鋸縫剖開，鋸下帶軸心繞線部分.然后按Gß 6462規定的方法制成金相試樣.在300 倍盤相顯散鏡下觀察，并與測微驚尺在同倍數下一同攝影。沖洗出金相照片。
5. 1. 6 結果計算

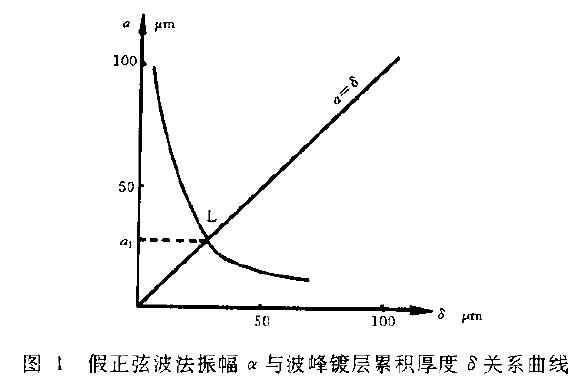

5. 1. 6.1 用測微標尺照片.在試樣盤相照片上測量待測鍍液鍵出鍍層的假正弦被振幅(α)和被峰外的罩積厚度(們，并作..3 關系曲線，如圖1 所示。
