正航儀器型式與基本參數和技術要求

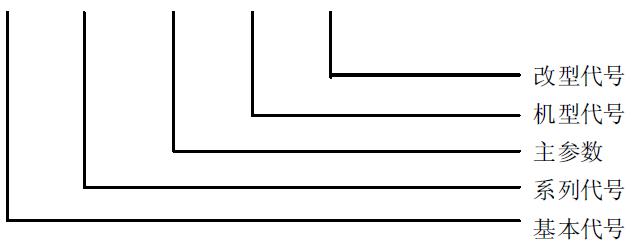

1.型號的組成

1.1基本代號
以產品名稱“真空凈油機”的大寫漢語拼音字母ZJ 表示：Z代表“真空”，J 代表“凈油機”。
1.2系列代號

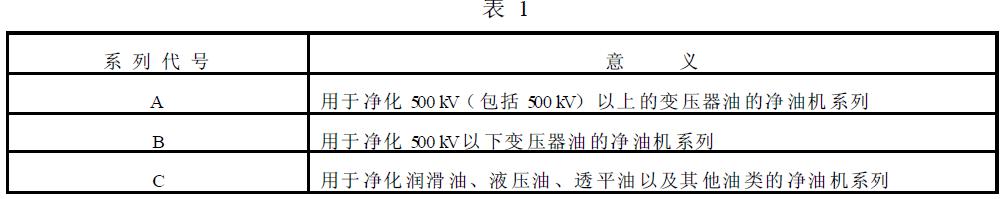

系列代號按表1 的規定。

1.3主參數
凈油機的主參數為公稱流量（單位：L/h），以1/1000 的公稱流量數值來表示。
1.4機型代號

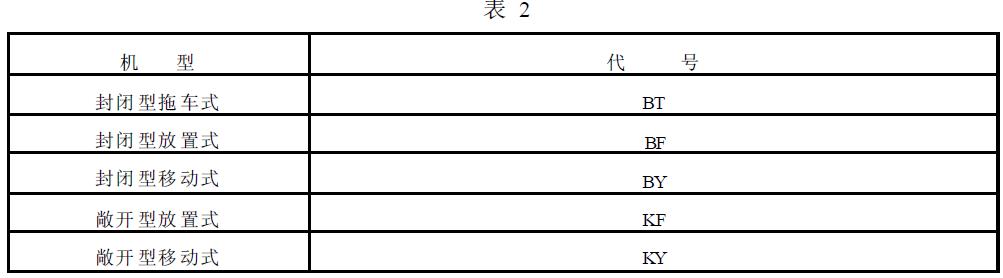

機型代號按表2 的規定。

1.5改型代號按改進的次序分別以A、B、C……表示。
2 型號示例
例1：公稱流量12000 L/h，封閉型放置式A系列真空凈油機為：ZJA12BF；
例2：公稱流量6000 L/h，敞開型移動式B 系列真空凈油機為：ZJB6KY；
例3：公稱流量1000 L/h，封閉型移動式次改進C 系列真空凈油機為：ZJC1BY–A。
3 基本參數

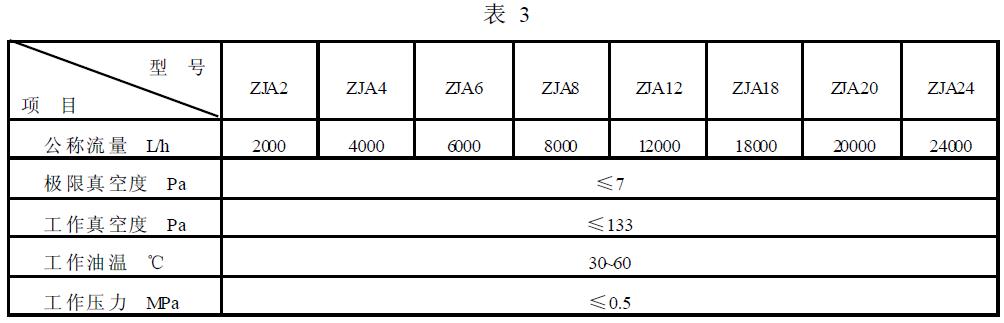

3.1 A系列真空凈油機基本參數按表3的規定。

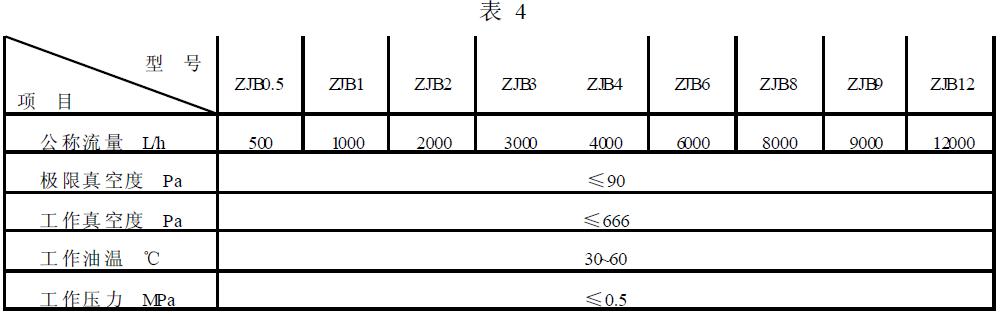

3.2 B系列真空凈油機基本參數按表4的規定。

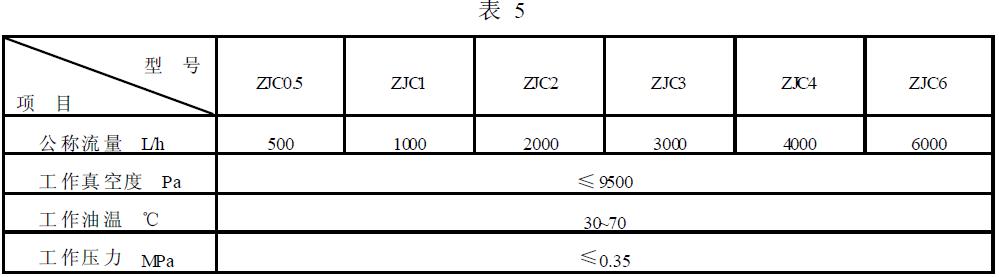

3.3 C系列真空凈油機基本參數按表5的規定。

4 技術要求
4.1 凈油機應符合本標準的要求，并按照經規定程序批準的圖樣和技術文件制造。
4.2 凈油機選用的材料和外購件應有檢驗合格證，無合格證時，制造廠須按有關標準進行檢驗，合格后方可使用。其主要材料：碳素鋼應符合GB/T 700 的規定，鑄件應符合GB/T 9439 的規定，不銹耐酸鋼應符合GB/T 14976 或GB/T 3280 的規定。主要油路管道、真空系統管道材料應采用無縫鋼管，并符合GB/T 3639 或GB/T 14976 的規定。
4.3 凈油機在海拔2000 m 以下，環境溫度5~40℃時應能正常工作。
4.4 加熱器、過濾器、冷凝器和真空罐等焊接容器壓力試驗和氣密性試驗應符合GB 150 中10.9 的規定。
4.5 含氣量不大于10%、含水量不大于50ppm、擊穿電壓不小于30kV 的環烷基新變壓器油，經A.B系列凈油機凈化后，油的性能指標應符合表6 的規定。對其他絕緣油和壓油可參照表6的規定執行。

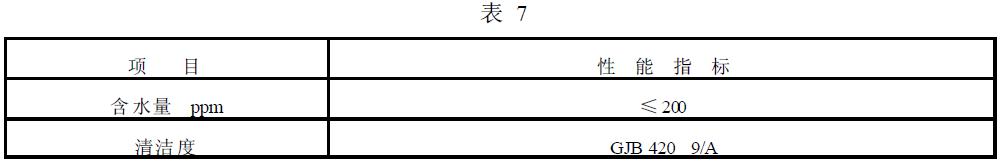

4.6 含水量不大于20000 ppm、清潔度低于GJB 420 12/A 的N46號機械油經C系列真空凈油機凈化后，油的性能指標應符合表7的規定

4.7 A、B系列真空凈油機真空系統泄漏量規定如下：
a）A系列凈油機不大于11Pa·L/s；
b）B系列凈油機不大于150Pa·L/s。
4.8 真空凈油機工作噪聲（聲壓級）不大于85dB（A）。
4.9 真空凈油機各運行系統電氣設備應靈敏、準確、安全、可靠。
4.10 真空凈油機控制系統電氣設備應符合GB/T 5226.1 的規定。
4.11 真空凈油機應涂覆油漆的表面，其涂漆質量應符合JB/T 7217的規定。
