正航儀器皮革—密度的測定
1.概述
密度是一種材料的主要物理性質，是單位體積物體的重量，由于皮革是屬于多孔性疏松的物料，在革之中有許多大小不同，排列不規則的微孔，所以革的密度分為視密度(表觀密度)和真密度。
單位體積的革(包括革中的孔隙在內)的重量為革的視密度即表觀密度，以d表表示。
將微孔所占的體積排除在外的單位體積革的緊實物質的重量，稱為真密度，以d真表示。
視密度和真密度均以g/cm3表示。
通過視密度和真密度可以計算革的孔隙及孔率，從而研究革的多孔性質，這種性質與皮革的透氣性，透水汽性，保溫性能關系很大。
皮革內的孔隙是由皮纖維間的空間，毛管、汗腺管和皮脂腺管所形成的，小孔的體積所占皮革體積的百分率稱為孔率(p)。
則 P = [（ d真一d表 ）/ d真] × l00
   P = （1－d表/ d真）×l00
式中：P ── 孔率(%)
d表── 革的表觀密度（g/cm3）
d真── 革的真密度（g/cm3）
革的孔率取決于原皮組織構造的緊密度；制造過程中的操作特點；毛囊、汗腺和皮脂腺的分布情況等。機械操作中的拉軟、壓光等操作影響皮革的疏松程度，故對視密度影響較大。生產過程中皮革的化學組成的變化，如鞣質的結合、填充等都影響真密度。一般情況革的視密度變化范圍較大，而真密度變化較小。一般鉻鞣革視密度在0.68～1.00之間；植鞣革在0.79～l.l0之間。

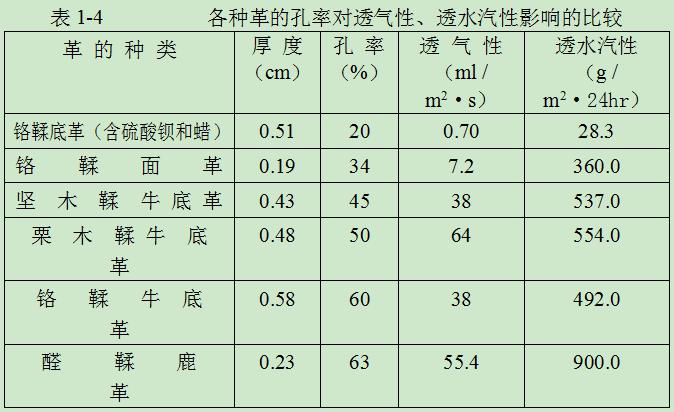

革的孔率與透氣性、透水汽性的關系見表1-4

皮革的許多獨特的性質，就是直接與它的纖維特殊編織方式造成的大量的天然微孔有關。例如，皮革的透水汽性就是由于它有許多連續的微孔網絡；皮革的異常抗彎曲疲勞性是由于在微孔結構內革的細小纖維可以在壓力下重新定向；在多孔結構內保留了空氣，使革有高的保溫性能和絕熱性，這些都是革制品尤其是皮鞋所需要的。
2.視密度的測定方法
l.試樣的制備
按圖 1一8所示，位置“l0”作刀模切取一圓塊試樣，直徑為5 cm，并進行空氣調節。
2.厚度測定
在試樣上取四點，其中一點O為試樣中心點，其它三點 a、b、 c離粒面中心O約為2 cm，abc三點連線為等邊三角形，在定重式測厚儀上分別測定a、b、c、o四點的厚度，然后計算平均值，以t表示厚度。
3.測定直徑
用直尺在粒面上量取兩個互相垂直的直徑，再在肉面上量取兩個相互垂直的直徑，四個數的平均值作為試樣的直徑，以D表示。
4.4.稱重
將試樣置于度為0.01g的工業天平上稱量，以W(g)表示。
5.5.計算
革試樣的視密度(g/cm3)
d表 = W/V  =（4W）/（πD2t）
式中：d表── 革樣的視密度(g/cm2)；
 W──樣重(g)；
 V──革樣的體積(g/cm3)；
 D──革樣的平均直徑(cm)；
 t ──革樣的平均厚度(cm)。
5.6注意：
(1) 易于壓縮的革，測定厚度時，測厚儀上所加的負荷可以適當減小，但應在報告上如實說明；
(2) 如果試樣切自厚薄不均的皮革，測取的厚度點應在三個以上；
（3）測視密度的試樣應留下作吸水性實驗。
3.視密度和真密度同時測定
1.儀器
（1）（1）滴定管——經過校正，并固定在架上。
（2）（2）100ml容量瓶一—以V0表示瓶的體積。
2.試樣準備
將試樣切成長20 mm，寬2～3 mm的小窄條，并仔細清除所附革屑。
3.操作手續
在工業天平上稱取試樣5～10g，稱量到0.01g。置入容量瓶中，然后由滴定管加入甲苯至標線。記下所用甲苯的體積，以V1表示之，用瓶塞或濾紙蓋住瓶口以避免塵埃。靜置一晝夜，此時革內孔隙就被甲苯所充滿，同時瓶內甲苯體積應減少，待達到確定不變的水平面時，再滴入甲苯以補足此減少的體積，記錄此體積為V2，則革樣緊實物質的體積V緊，為：

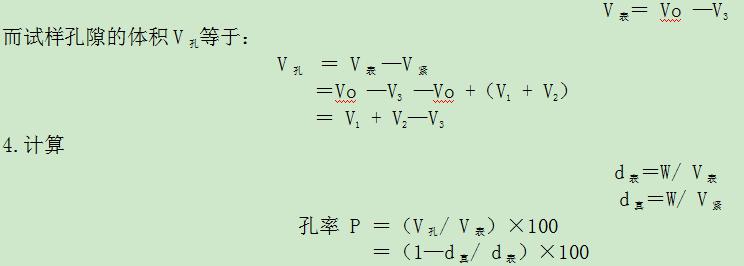

將瓶中甲苯及試樣全部傾出，用濾紙把試樣表面所附甲苯輕輕吸盡。再將試樣放入容量瓶中，加入甲苯到標線，所用甲苯體積以V3表示。容量瓶體積V0與這次加甲苯體積V3之差即為試樣的緊實物質再加上它的空隙的總體積，即視體積（表觀體積）V表。即：
