1.試驗管路
試驗管路一律采用圓管，其尺寸、形狀及表面要求應符合下述規定。
1.1進氣和出氣試驗管路的截面積，應盡可能分別與壓縮機進、出口法蘭端面的面積相同。若不同時，應另用錐形接頭連接。
1.2進氣試驗管路用收斂錐形接頭，其兩截面面積比不超過1.O~I.30
1.3出氣試驗管路用收斂或擴散形接頭，其兩截面面積比不超過O. 7'~1. 3 0
1.4錐形接頭外形尺。I 見GB/T 1236 中的規定。

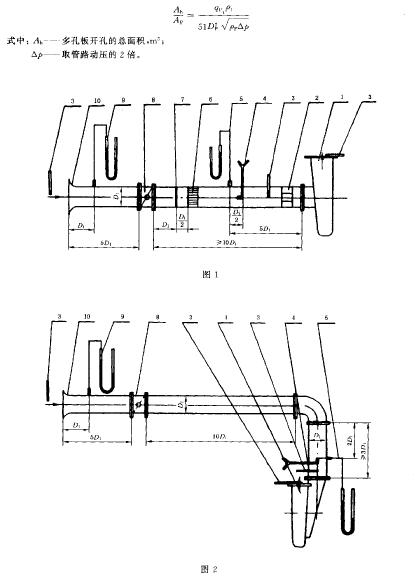

1.5進、出氣試驗管路的內壁面應是平整、無塵垢和元起皮的光潔管壁，管路長度應分別符合圖l~圖9 的規定。
2.進、出氣試驗管路上應分別設有供測量靜壓和溫度的測量孔。
2.1測量靜壓的孔:在管路指定的同一截面壁上，沿圓周方向均布鉆4 個孔。該孔須垂直于管壁，管與孔交界的內壁面周圍須平滑，無毛刺.不致產生堵塞。根據氣體的具體情況，孔的在徑應盡量小，其不得超過3 mm"
2.2測量溫度的孔在管路指定的同截面壁上，沿圓周方向均布鉆4個孔，每個孔與測靜壓的孔等距錯開45°
2.3 靜壓測量點的動企巨大于升壓5% 時，應在靜壓孔下游截面上沿圓周方向間隔90°位置鉆2 個孔，供安裝動壓管用。
2.4整流器和多孔板
2.5整定管路內氣流用的整流器分井字形和多fL形兩種.其外形尺寸見GB/T 1236 的規定。
4.4.2 多孔板
多孔板上的fL 數1且不少于500個/m2 ，并且在整個板上的孔數不得少于50 個，其化的總面積與管
路截面積之比，由下式確定:
