正航整理刀具產品檢測方法——搓絲板
1 范圍
JB/T10231 的本部分規定了搓絲板檢測時的檢測方法和檢測器具，這些方法并非的。
本部分適用于按GB廳972 生產的搓絲板的檢測。
2 規范性引用文件
下列文件中的條款通過GB/T10231 的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容〉或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本部分。
GB/T972 搓絲板
JBIT 1023 1.1一2001 刀具產品檢測方法第1 部分:通則
JB/T10231 .4-2∞1 刀具產品檢測方法第4 部分:絲錐
3 檢測依據
相關的產品標準和產品圖樣。
4 檢測方法和檢測器具
4.1 外觀
外觀的檢測按JB/T1023 1.1 -2001 中第4 章的規定。
4.2 表面粗糙度
表面粗糙度的檢測按JB/T1023 1.1-2001 中第5 章的規定。
4.3 垂直于搓絲板支承面的平面與牙頂平面的交錢，對支承面的平行度( 寬度方向、長度方向〉
4.3.1 檢測方法
將搓絲板平放于檢驗平板上，用帶圓測頭的指示表在垂直于搓絲板寬度和長度方向上進行檢測。

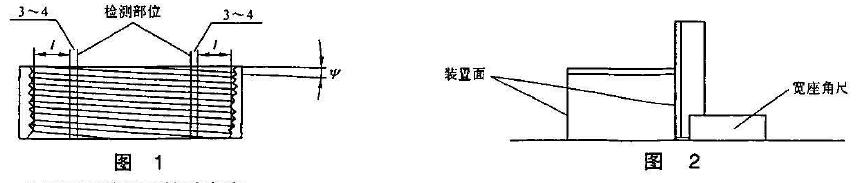

寬度方向的檢測:從寬度方向兩側第二個完整牙開始。長度方向的檢測;長度方向的檢測部位如圖l所示，活動搓絲板長度方向兩端等于固定搓絲板壓人部分長度(1) 的范圍不檢。
4.3.2 檢測器具
檢驗平板、分度值為0.01 rnm 的指示表。

4.4 支承面對裝置面的垂直度
4.4.1 檢測方法
方法一: 將搓絲扳平放于檢驗平板上，寬座角尺的測量面緊靠?jī)裳b置面的任意部位，用塞尺檢測接觸縫隙，如圖2 所示.

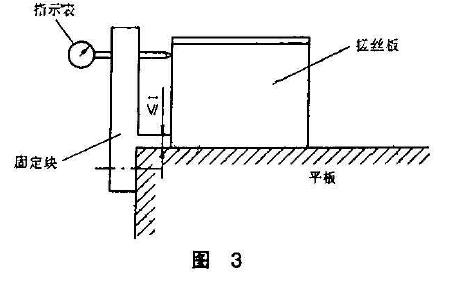

方法二:將寬座角尺測:w:面與固定塊凸臺靠緊，指示表測頭低于螺紋牙底1mm-2mrn ，調整指示表與寬座角尺測量面接觸，指針調整到軍位.取下寬座角尺換上搓絲板，在同一日度的任意處測量，則指示表的讀數值即為垂直度，取其母大值，如圖3 所示.
當檢測結果有爭議時，用方法二仲裁。

4.4.2 檢測器具
檢驗平板、寬座角尺、塞尺、分度值為0.001mm的指示表，固定塊。
4.5 螺紋升角
4.5.1 檢測方法
將搓絲板平放在工具顯微鏡的方工作臺上，找正搓絲板長度方向與縱導板移動平行，把量針?lè)诺酱杲z板長度(壓人部分l 除外)范圍內的任意部位的螺紋槽內，轉動米字線水平線與量針邊緣重轉動角度即為輝、紋升角機
4.5.2 栓測器具
工具顯微鏡、量針。
4.6 螺距、牙型半角、牙頂高和牙底高
上述各項的檢測，用檢測螺紋制件的方法代替.螺紋制件相關參數的檢測用絲錐檢測方法替代.
4.7 搓絲板寬度及寬度差
4.7.1 檢測方法
用游標卡尺分別檢測一副搓絲板寬度方向任意部位的尺寸，讀取其值為搓絲板寬度，取其兩值之差為搓絲板寬度差。
4.7.2 檢測器具
分度值為0.02nu口的游標卡尺.
4.8 搓絲板長度
4.8.1 檢測方法
用游標卡尺分別檢測一副搓絲板長度方向任意部位的尺寸，讀取其值為搓絲板長度-
4.8.2 檢測器具
分度值為0.02mm 的游標卡尺。
